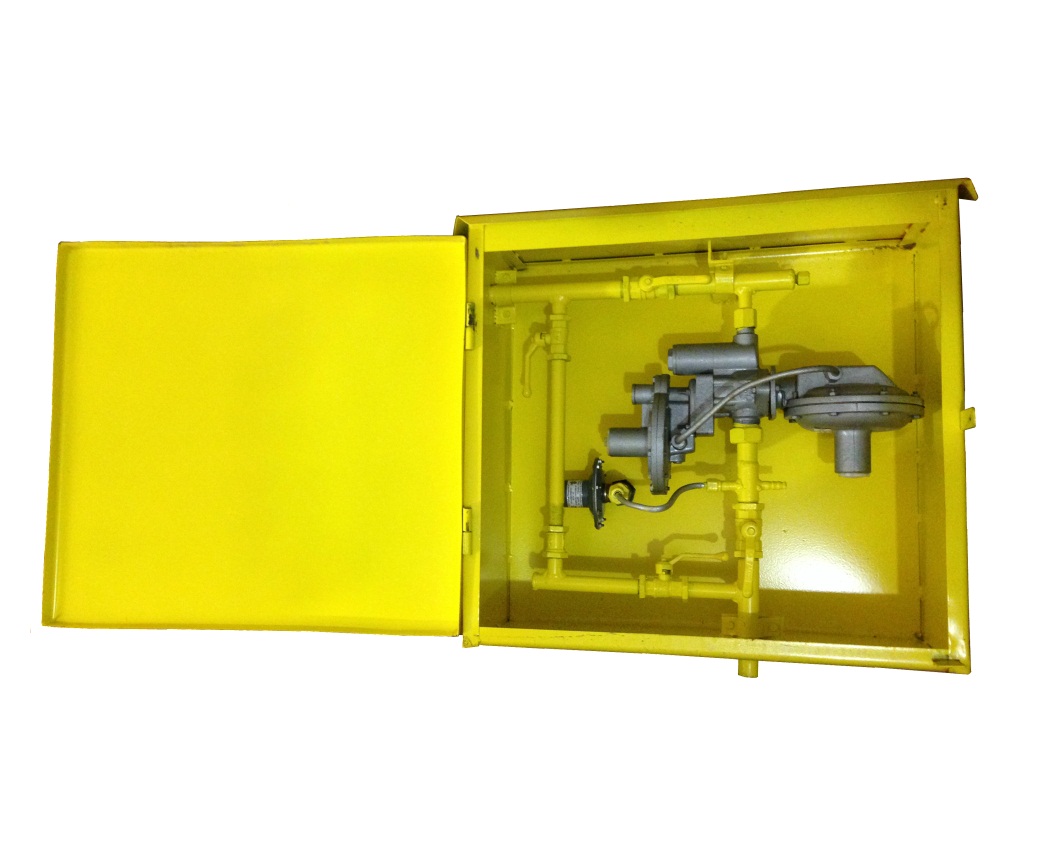

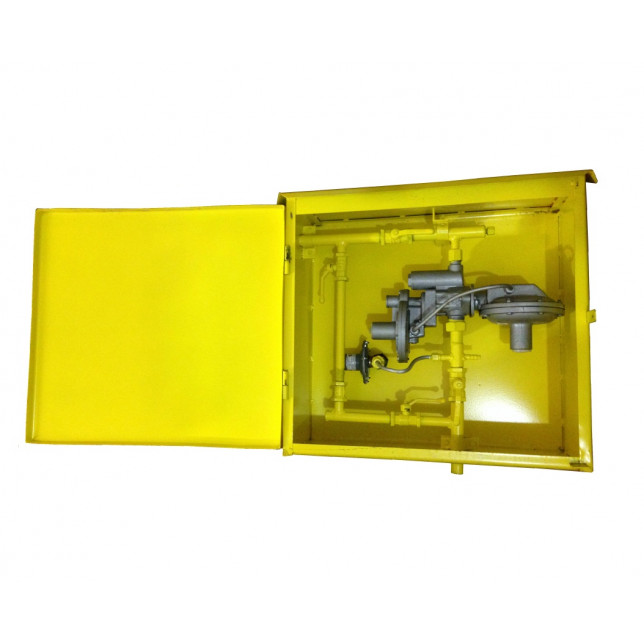

Газорегуляторные пункты шкафного типа (ГРПШ) представляют собой комплексные системы, предназначенные для автоматической регулировки и распределения газа на объектах газоснабжения. ГРПШ-10МС-1 - одна из моделей таких пунктов.
ГРПШ-10МC-1 - это инновационный и надежный шкафной газорегуляторный пункт, разработанный с использованием современных технологий и материалов. Он обеспечивает эффективную и безопасную подачу газа в жилые и промышленные объекты.
Внутри шкафного газорегуляторного пункта установлена система автоматического управления (регулятор), который позволяет контролировать и регулировать давление газа в соответствии с требованиями. Система также обеспечивает защиту от несанкционированного доступа к газопроводу и предотвращает возможные утечки газа.
Разновидности ГРПШ-10МС-1:
- ГРПШ-10МС с одной линией;
- ГРПШ-10МС-1 с одной линией редуцирования и байпасом;
- ГРПШ-10МС-2У1 с двумя линиями редуцирования;
Технические характеристики ГРПШ-10МС-2У1:
| Наименование |
ГРПШ-10МС-1 |
| Регулятор давления газа |
РДГК-10М |
| Регулируемая среда |
Природный газ по ГОСТ 5542-87 |
| Диапазон входных давлений, МПа |
0,05–0,6 |
| Выходное давление, кПа |
1,5-2,0 |
| Пропускная способность, м³/ч, при входном давлении: |
| 0,05 МПа |
12 |
| 0,1 МПа |
16 |
| 0,2 МПа |
25 |
| 0,3 МПа |
40 |
| 0,4 МПа |
55 |
| 0,5 МПа |
70 |
| 0,6 МПа |
80 |
| Неравномерность регулирования, %: |
±10 |
| Диапазон настройки срабатывания: |
| при повышении выходного давления, кПа: |
2,25-2,75 |
| при понижении выходного давления, кПа: |
0,3–1,0 |
| давление начала срабатывания сбросного клапана, кПа: |
1,15±0,05 |
| Габаритные размеры, мм: |
| длина |
860 |
| ширина |
470 |
| высота |
1250 |
| Масса, кг |
80 |
Комплектация ГРПШ-10МС-1:
- Регулятор давления газа РДГК-10М;
- Краны шаровые КШ;
- Клапан КПС-Н;
- Газовый обогрев (комплектуется по дополнительному заказу).
Габаритные размеры ГРПШ-10МС-1:
Габаритные размеры указаны в схеме, могут отличаться, если заменять комплектующие которые входят в состав данного ГРПШ на комплектующие других производителей.
Цена ГРПШ-10МС-1:
- Цена на ГРПШ-10МС-1 предоставляется по запросу, т.к. может меняться из за комплектующих указанных в проекте/схеме.
- Для точного расчёта стоимости, необходимо заполнить опросный лист.
- Доставка осуществляется во все регионы РФ и страны СНГ любыми видами транспорта.
- Сроки изготовления рассчитываются от сложности конструкции и загруженности производства.
Газорегуляторный пункт шкафной с одной линией редуцирования и байпасом ГРПШ-10МС-1 от производителя, за наличный и безналичный расчет, с доставкой
